Фильтр

Фильтр (французское filtre, от позднелатинского filtrum, буквально – войлок) – это аппарат, в котором с помощью фильтровальной перегородки осуществляется разделение, сгущение или осветление неоднородных систем, содержащих твёрдую и жидкую (газообразную) фазы. Кроме того, фильтрами называются так же устройства и аппараты для очистки растворов от минеральных солей, разделения на фракции полимерных ионов и т.д. с помощью ионитов, а также устройства, пропускающие или задерживающие звуковые или электромагнитные волны определённых частот (фильтр акустический, электрический фильтр, теплофильтр, светофильтр).

Фильтрование — это разделение суспензий или аэрозолей при помощи фильтров — пористых перегородок (металлических, асбестовых, стекольных и других), пропускающих жидкость или газ, но задерживающих твердые частицы.

В зависимости от вида неоднородной системы различают жидкостные фильтры (предназначены для фильтрования суспензий) и газовые фильтры (для разделения аэрозолей и газов очистки. Простейший фильтр – это сосуд, разделённый на две части фильтровальной перегородкой. Между частями фильтра создаётся разность давлений, под действием которой жидкость (или газ) проходит через перегородку, задерживающую твёрдые частицы.

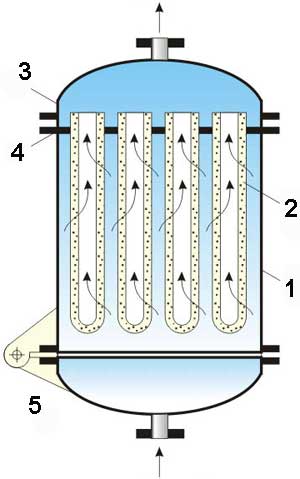

Схема патронного фильтра

Рис. 1. Схема патронного фильтра: 1 — корпус; 2 — фильтровальная перегородка; 3 — крышка; 4 — решетка; 5 — откидное днище:

Фильтрат

Суспензия

Схема ленточного фильтра

Рис. 2. Ленточный фильтр: 1 — натяжной барабан; 2 — стол; 3 — вакуум-камеры; 4 — бесконечная резиновая лента; 5 — приводной барабан; 6 — бесконечное полотно (фильтровальная перегородка); 7 — лоток для подачи суспензии; 8 — оросительные трубки:
